产品名称：过零电容投切器
编 号：23010-288
型 号：MRFSC2-30/400
标准价格：0元/台
促销价格：0元/台
更新时间：2015.05.17
出品单位：名瑞电气
1.产品简述
MRTFS系列过零复合开关，是专为投切电力电容器而设计制造的，是电子开关和机械开关的复合体，具有过零投切电容器，电容投入过程无涌流。适用于各类工厂、生活小区、箱变及城网和农网改造中的低压无功补偿装置中。过零电容投切器是在复合开关基础上的改进型产品。设计寿命为60万次，寿命长、故障少。经过长时间的运行比较，该过零电容投切器比复合开关稳定，而且故障率低，是取代固态继电器和复合开关投切电容器的首选产品。
适用于大部分谐波不是十分大的较平稳的工业用电环境。
适用于各类工厂、生活小区、箱变及城网和农网改造中的低压无功补偿装置中。2.型号说明
3.技术参数
类别
项目
参数
基本参数
额定电压
AC400V±10%
额定频率
50Hz
控制电容容量
三相共补≤60kVar
控制端电压
DC12V
控制端电流
20mA
投入时间
≤50ms
投切间隔
≤10S
投入涌流
＜1.2In
保护方式
过流、过电压
绝缘电阻
≥500MΩ
工作寿命
20万小时
使用条件
海拔高度
≤1500米
环境温度
—20℃～45℃
环境湿度
40℃时，20%～90%
环境条件
无爆炸，无腐蚀，无导电尘埃，无剧烈震动，无雨雪侵蚀。
4.技术特点
◆采用德国进口过零出发技术，电压过零投入，电流过零切除，无谐波注入。
◆采用高速微处理器驱动大功率进口继电器
◆具有投切延时保护功能，防止产生投切震荡。
◆采用进口元器件，机械寿命长大20万小时以上
◆开关接通后功耗小，几乎不发热
◆控制信号输入采用光电隔离，动作稳定可靠
◆抗干扰能力强，不受电网谐波的影响
◆具有监测报警功能，时刻检测电容器状态。

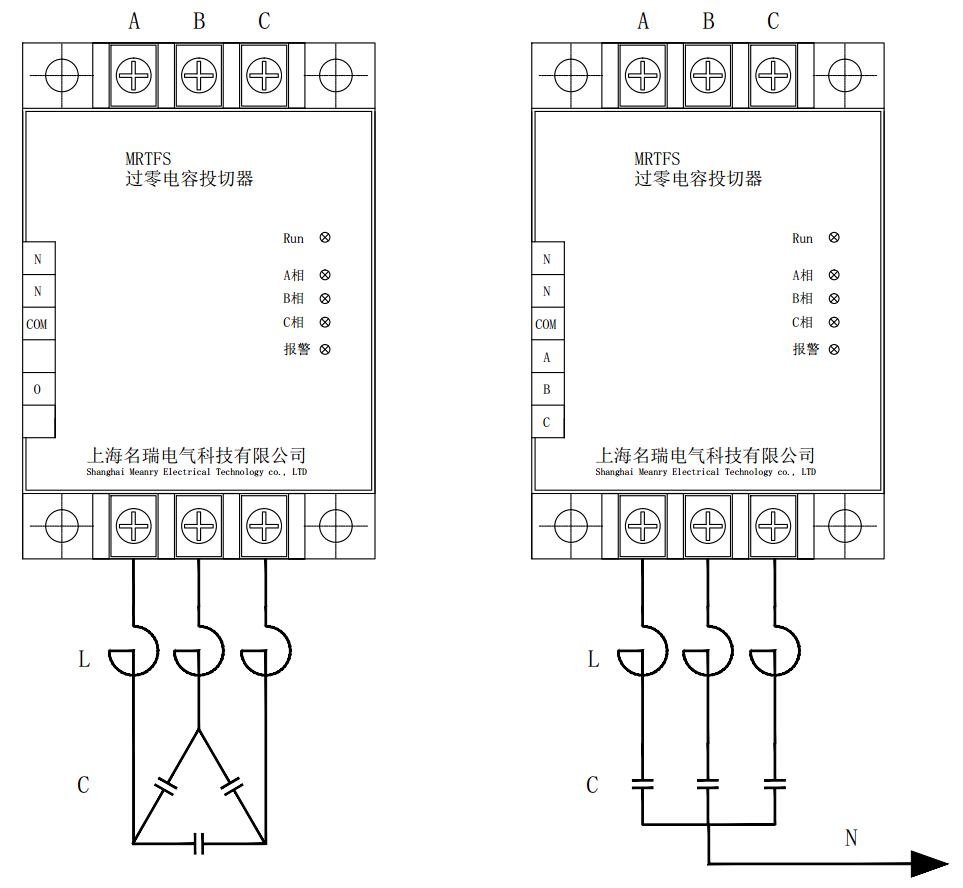

5.接线方式
◆共补接法 ◆分补接法
6.产品规格
产品型号
Type
额定电压
rated voltage
电容器接法
capacitor connection
控制电容容量
Control the capacitance
MRTFS2系列
MRTFS2-10/400
AC400V
△接法（电容器为
三相三角接法）
三相电容≤10Kvar
MRTFS2-20/400
三相电容≤20Kvar
MRTFS2-30/400
三相电容≤30Kvar
MRTFS3系列
MRTFS3-10/230
AC230V
Y接法（电容器为
三相星型接法）
单相电容≤3.3Kvar
MRTFS3-20/230
单相电容≤6.6Kvar
MRTFS3-30/230
单相电容≤10Kvar
7.外形尺寸
