产品名称：谐波保护装置
编　　号：AHD-1501
型　　号：MRAHD-100/400-4L
标准价格：0元/台
促销价格：0元/台
更新时间：2015.05.17
出品单位：名瑞电气

1.产品概述

我公司针对整流器、变频器、大型UPS、中频炉、电弧炉、焊机等工业型大容量非线性负载，推出了MRAHD系列智能谐波保护装置，竭诚为用户解决电能质量问题。MRAHD智能谐波保护装置具备前所未有的滤波能力，能同时滤除2-61次谐波，滤波能力可高达97%以上，对阶跃变化的谐波完全补偿时间小于10ms。MRAHD系列智能谐波保护装置可多台同时并联运行，完全适用于工业、民用领域各种情况，是大容量非线性负载谐波治理的最佳解决方案。

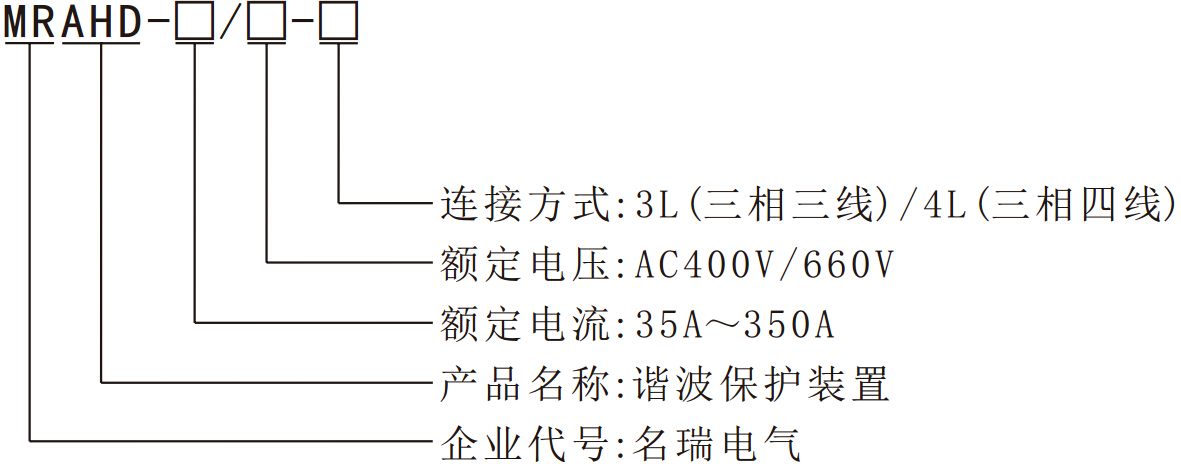

2.型号说明

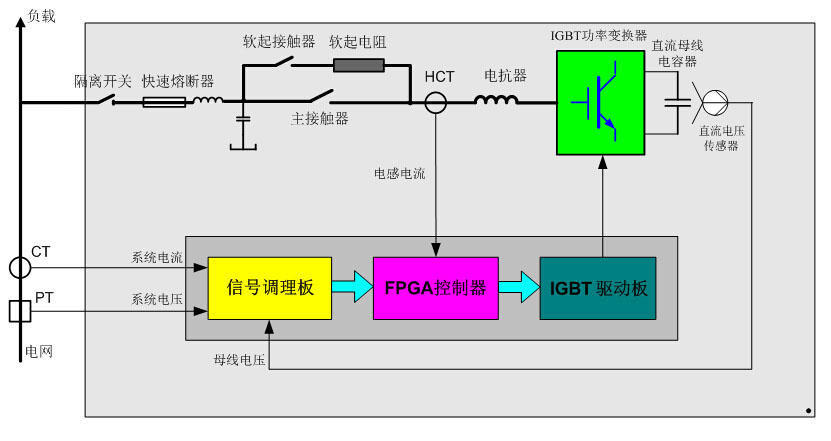

3.控制原理



4.技术参数

类别

项目

参数及说明

运行条件

额定电压

AC400V/660V±10%

工作频率

50Hz

环境条件

海拔高度

＜1500M（高海拔需定制）

环境温度

户内，－15℃～＋45℃

相对湿度

5%～95％，无凝露

地震强度

＜8级

安全场所

无爆炸，无腐蚀，无导电尘埃，无剧烈震动，无雨雪侵蚀。

最大风速

40m/s及以下

防护等级

户内，IP20

基本参数

控制芯片

Xilinx Spartan6 FPGA

滤波范围

100Hz～3050Hz（即2次～61次谐波），并能选择性滤波，可分别设定。

滤波能力

≥97%

响应速度

≤0.1ms。全响应时间≤10ms。

开关频率

21.5KHz

拓扑结构

3H全桥拓扑3电平结构

功率损耗

＜3%（额定功率）。

过载能力

120%，能在120%下长期运行。

冷却方式

强制风冷

运行噪音

≤45dB（额定工况下1M距离）。

补偿效果

电流畸变率＜3%；功率因数≥0.99。

调节范围

－100%～+100％（无级可调）。

其他

保护功能

电流速断、过流保护、过载保护、短路、过电压、过热、缺相、低电压、抗干扰保护等。

扩展性能

能实现12台AFD并联运行，且由一个FPGA控制器进行集中控制。

通讯功能

RS232接口、Modbus通讯

显示功能

工作状态、三相电压、三相电流、三相功率、功率因数、谐波电压、谐波电流、电压波形、电流波形、模块工作状态、直流电压、故障记录等

5.技术特点

◆可同时滤除2次～61次滤波

◆响应时间小于0.1ms,对阶跃变化的谐波完全补偿时间小于10ms

◆采用高清晰，5.7英寸中文彩色触摸屏

◆有消除三相不平衡的功能

◆不会与系统发生谐振

◆具有自动限流功能，不会发生过载

◆可进行待机功能管理

◆可以只滤波，或同时滤波和补偿无功，并可设置功能的优先次序

◆输出滤波采用LCL滤波结构，不仅使ZHP补偿时IGBT高频开关产生的高次谐波不会注入电网，补偿效果更好，而且适应于任何现场电网系统阻抗，不会发生谐振，保证装置安全。

◆采用Xilinx公司的Spartan6 FPGA进行集中控制。FPGA时钟频率最高可到400MHz，内部有350个硬件DSP单元，DSP并行运行，运算速率远高于单个DSP控制方式，且通信延迟小，响应速度更快，便于采用更先进的控制算法，使ZHP达到更加卓越的滤波补偿效果。

◆ MRZHP系列谐波吸收器可以实现12台并联且只使用一个FPGA集中控制,克服了多个控制器之间通信存在延迟以及可能受到干扰的缺点，增强了ZHP的补偿性能，提高了系统的可靠性。

◆ MRZHP系列谐波吸收装置采用双闭环控制策略，并结合独创的自适应电流平均值控制算法。由于电流平均值控制的开关频率是恒定的，因此克服了传统的滞环电流控制由于开关频率变化所带来的输出频谱范围宽、滤波较困难、高频谐波会干扰电网等缺点，使谐波吸收装置达到了卓越的滤波性能。

◆设计选型简单，不需要进行详细的电网分析，只需要测量谐波电流的大小

◆实施故障记录和事件记录，并可查询历史记录

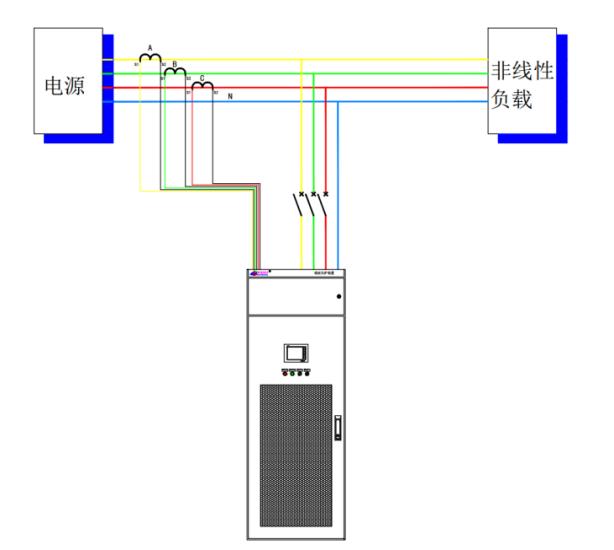

6.接线图



7.滤波效果

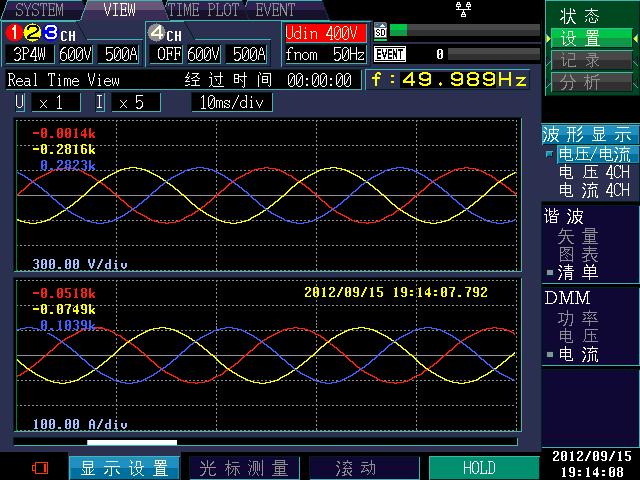

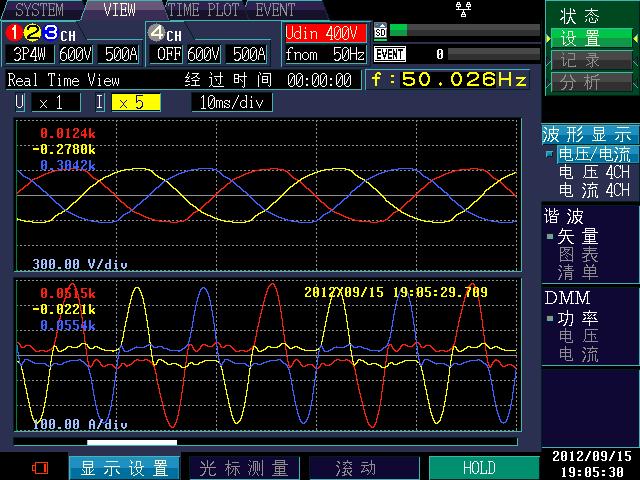

                ◆滤波前                                                             ◆滤波后

8.产品列表

产品型号

Type

额定电压Un

额定电流

In

相数

P

外形尺寸

L

外形

安装尺寸

V

A

X

长×宽×高(mm)

mm

400VAC-MRAHD系列

MRAHD-50/400-4L

400VAC±15%

50

三相四线

800×800×2200

柜体

800×800

MRAHD-100/400-4L

100

800×800×2200

MRAHD-150/400-4L

150

800×800×2200

MRAHD-200/400-4L

200

800×800×2200

MRAHD-250/400-4L

250

800×800×2200

MRAHD-300/400-4L

300

800×800×2200

MRAHD-350/400-4L

350

800×800×2200

660VAC-MRAHD系列

MRAHD-100/660-3L

660VAC±15%

100

三相三线

800×800×2200

柜体

800×800

MRAHD-150/660-3L

150

800×800×2200

MRAHD-300/660-3L

300

800×800×2200

MRAHD-350/660-3L

350

800×800×2200

MRAHD-400/660-3L

400

800×800×2200

MRAHD-450/660-3L

450

800×800×2200
